Generatori di potenza per trasduttori piezoelettrici per il settore medicale e industriale Generatori ultrasuoni per lavaggio Generatori ultrasuoni per uso industriale uWAVE200 Generatori ultrasuoni per uso medicale

Generatori ultrasuoni per lavaggio Generatori ultrasuoni per uso industriale uWAVE200 Generatori ultrasuoni per uso medicale



Nell'uso comune si tende a indicare, con il termine un po' vago di generatore a ultrasuoni, un circuito elettronico di potenza per trasduttori piezoelettrici che produce intense oscillazioni meccaniche (a frequenze maggiori di 20 kHz), normalmente utilizzate per applicazioni di lavaggio e di pulizia degli oggetti.

Forti di un'esperienza importante maturata negli anni progettando e producendo generatori di potenza a ultrasuoni in molti settori, abbiamo sviluppato GENUS, una innovativa tecnologia a microprocessore che, operando nella banda di frequenze da 20 kHz fino a circa 60 kHz, controlla e gestisce una vasta gamma di trasduttori. La caratteristica innovativa della linea GENUS è l'efficienza dell’automatismo che ottimizza il pilotaggio del trasduttore: affidabilità, precisione operativa e flessibilità di utilizzo nella completa programmabilità delle sue funzioni. Il nostro sofisticato algoritmo di controllo rappresenta “l’intelligenza” della macchina: si ha sempre la certezza di operare con efficienza e sicurezza anche quando le condizioni operative sono critiche e i trasduttori sono sollecitati per carico, temperatura e invecchiamento.

Moltissime sono le possibilità di utilizzo:

  • Lavaggio e pulizia industriale a ultrasuoni di oggetti e parti complesse;
  • Lavaggio degli strumenti medicali (ambienti ospedalieri, ambulatoriali e veterinari);
  • Apparecchiature odontoiatriche (ablatori per il tartaro e dispositivi per la chirurgia dentale);
  • Medicina estetica e fisioterapica;
  • Analisi non distruttiva dei materiali;
  • Lavaggio e pulizia nel settore dell'oreficeria, bigiotteria, orologeria, ottica;
  • Lavaggio e pulizia degli strumenti da laboratorio (laboratori scientifici, biologici, analisi);
  • Restauro delle opere d'arte;
  • Trattamento e omogeneizzazione di prodotti alimentari;
  • Applicazioni speciali su richiesta dei clienti;
  • … e... molte altre applicazioni.



Grazie alla nostra capacità di caratterizzare con precisione ogni trasduttore piezoelettrico definendo le sue caratteristiche operative, ogni cliente, in ogni settore di utilizzo e per ogni applicazione, potrà personalizzare e ottimizzare il funzionamento del sistema in base alle proprie esigenze.



Vuoi saperne di più sui trasduttori piezoelettrici?



Vasca lavaggio ad ultrasuoni
lavaggio ultrasuoni vasca esempio







Un esempio di applicazione della nostra tecnologia: abbiamo allestito una demo che illustra la tecnologia di un sistema di lavaggio ad ultrasuoni. È visibile il nostro generatore elettronico RAL151, il sistema di ventilazione, la vasca contenente il liquido detergente con i trasduttori piezoelettrici applicati sul fondo.



Generatori ultrasuoni per lavaggio GENUS

Il generatore di ultrasuoni GENUS pilota, con elevata efficienza, qualsiasi trasduttore piezoelettrico o array di trasduttori funzionanti entro la banda di frequenze specificata e in un ampio intervallo di potenze. Le principali applicazioni comprendono il lavaggio a ultrasuoni di oggetti, particolari di lavorazione, stampi, strumentario chirurgico e, in generale, per la pulizia di qualsiasi manufatto con una forma che rende difficile, o impossibile, la pulizia con mezzi tradizionali.

GENUS può anche essere utilizzato nell'industria come il controllo non distruttivo dei materiali, il trattamento e l'omogeneizzazione di prodotti alimentari ed altro. Siamo in grado di proporre il generatore adatto per ogni applicazione US di piccola e media potenza che preveda il pilotaggio di trasduttori piezoelettrici funzionanti nella banda di frequenza specificata.

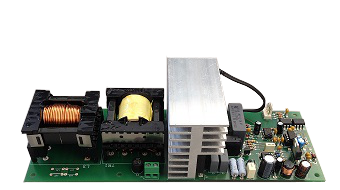

GENUS RAL151generatore ultrasuoni trasduttori piezoelettrici

La RAL151 è un evoluto sistema elettronico di controllo a microprocessore con tecnologia flash on chip altamente programmabile che permette il pilotaggio di qualsiasi trasduttore o array di trasduttori piezoelettrici all’interno della banda di frequenza selezionata nell’intervallo 22-60KHz. Il sofisticato algoritmo di controllo implementato, permette di pilotare i trasduttori sempre nelle condizioni operative ottimali, con precisione e affidabilità anche in situazioni di lavoro variabili per carico, temperatura o invecchiamento dei trasduttori.

La scheda può essere fornita con una configurazione predefinita delle funzioni e dei parametri operativi o in alternativa è previsto un protocollo di comunicazione seriale che permette la completa e libera personalizzazione da parte dell’utilizzatore.



Caratteristiche tecniche:

  • Alimentazione da rete di tipo switching a range esteso ed alta efficienza: 85/265Vac - 50/60Hz;
  • Configurando opportunamente a livello hardware il circuito generatore, possono essere gestite potenze da 100W a circa 700 W. In base alla potenza gestita occorre valutare l’utilizzo di un sistema di ventilazione forzato che permetta di dissipare il calore generato dal circuito di uscita;
  • Comando Start-Stop del generatore US o in alternativa avvio automatico all’alimentazione;
  • Selezione della banda di frequenza operativa della macchina nell’intervallo 22-60KHz suddiviso in 7 bande;
  • Aggancio automatico sulla frequenza di risonanza del trasduttore piezoelettrico;
  • Funzione “sweep mode”: modulazione di frequenza lineare applicata al segnale di uscita con la possibilità di impostare la deviazione massima di frequenza rispetto a quella nominale di aggancio e la velocità di scansione;
  • Funzione “pulse mode”: modulazione di ampiezza rettangolare applicata al segnale di uscita con la possibilità di impostare indipendentemente i tempi Ton e Toff della modulazione;
  • Possibilità di regolare la potenza applicata al circuito di uscita;
  • Protezione termica per il circuito generatore: soglia a 50°C con ripristino automatico a 40°C;
  • Canale di comunicazione seriale, optoisolato dal circuito di potenza, per l’impostazione delle funzioni e la configurazione dei parametri operativi;
  • Possibilità di collegare più schede per realizzare un sistema modulare sincronizzato per coprire una vasta gamma di potenza
  • Uscita US flottante.



Generatori ultrasuoni per uso industriale uWAVE200

tecnologia ultrasuoni generatore per lavaggio industrialeIl uWAVE200 è un generatore di ultrasuoni di facile installazione e utilizzo, pensato e progettato per essere impiegato anche nelle applicazioni più gravose come quelle industriali. Dotato di due uscite US indipendenti, permette il pilotaggio di qualsiasi trasduttore o array di trasduttori piezoelettrici all’interno della banda di frequenza selezionata nell’intervallo 22-60KHz. Grazie al sistema di controllo a microprocessore di ultima generazione il uWAVE200 implementa un particolare algoritmo di controllo delle 2 uscite US in grado di far lavorare i trasduttori sempre nelle condizioni operative ottimali, con precisione e affidabilità anche in situazioni di lavoro variabili per carico, temperatura o invecchiamento dei trasduttori stessi.



Caratteristiche tecniche:

  • Alimentazione da rete 230Vac - 50/60Hz con 2 fusibili di protezione 5x20mm (valori da definire in base all’applicazione);
  • Filtro EMI;
  • Ventola di raffreddamento;
  • Interruttore di ON/OFF con spia di segnalazione POWER ON;
  • Due uscite US, OUT1 e OUT2 tra loro indipendenti;
  • Potenza max gestibile da ciascuna uscita: da 100W a 700 W;
  • Avvio automatico delle uscite US all’alimentazione;
  • Aggancio automatico sulla frequenza di risonanza del trasduttore piezoelettrico;
  • Funzione “sweep mode”: modulazione di frequenza lineare applicata al segnale di uscita con la possibilità di personalizzare in fabbrica la deviazione massima di frequenza rispetto a quella nominale di aggancio e la velocità di scansione;
  • Funzione “pulse mode”: modulazione di ampiezza rettangolare applicata al segnale di uscita con la possibilità di personalizzare in fabbrica i tempi Ton e Toff della modulazione;
  • Possibilità di personalizzare in fabbrica la potenza applicata ad ogni circuito di uscita;
  • Protezione termica per il circuito generatore: soglia a 50°C con ripristino automatico a 40°C;
  • Uscite US flottanti;
  • Dimensioni in millimetri (L x W x H) 435x320x180;
  • Tutta l’elettronica è conforme alla direttiva RoHS.



Generatori ultrasuoni per uso medicale GENUSmed

GENUSmed è un sistema elettronico a microprocessore per il pilotaggio di manipoli piezoelettrici per ultrasuoni a bassa frequenza per applicazioni medicali. Le applicazioni previste spaziano dalla chirurgia odontoiatrica (ablazione del tartaro dentale e implantologia) fino alla medicina estetica e alla fisioterapia. I nostri prodotti sono progettati internamente, perciò l'assistenza post-vendita è garantita.

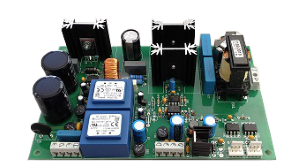

GENUSmed RAL080tecnologia ultrasuoni cavitazione medicale

Questo kit per la medicina estetica si compone di:

  • Scheda generatore ultrasuoni, esclusi cablaggi esterni;
  • Trasformatore con cavi non terminati;
  • Kit Scheda Display + display grafico 240x64 esclusi cablaggi esterni;
  • Scheda Encoder con cablaggio 300mm per navigazione menu e selezione funzioni, esclusa manopola;
  • Pedale per la gestione dell' ON/OFF;

Il modulo RAL080 può pilotare fino a due manipoli (non forniti), e su richiesta possiamo anche fornire il prodotto assemblato e pronto all'uso, previa consegna da parte del cliente dei componenti della scatola contenente l'elettronica.



NB: RadioAstroLab non certifica il prodotto finito.



GENUSmed RAL080 è dotato di 5 programmi standard predefiniti (ADDOME/FIANCHI, GLUTEI/COSCE, GINOCCHIA, BRACCIA, CAVIGLIE) e di 8 programmi CUSTOM totalmente liberi. All’occorrenza i programmi standard possono essere personalizzati dall’operatore. La scheda interfaccia utente a display controlla e gestisce tutte le funzioni della macchina; tramite il display LCD e l’encoder permette di navigare tra i menù in modo semplice ed intuitivo per impostare e memorizzare i parametri di lavoro.



Caratteristiche generali della scheda display LCD:

  • Display LCD grafico 240x64 monocromatico blu/bianco;
  • Encoder + push per la navigazione attraverso i menù e l’impostazione dei parametri;
  • Memoria EEPROM per la memorizzazione permanente dei programmi e dei parametri operativi;
  • Due lingue disponibili: italiano e inglese;
  • RTC con batteria tampone per gestione della data e ora;
  • Buzzer acustico di segnalazione;
  • A richiesta è possibile fornire un modulo USB per memorizzare i dati relativi alle sessioni operative su memoria flash esterna;



Caratteristiche generali della scheda generatore US:

  • START/STOP del generatore US (con rampa di attivazione/disattivazione);
  • Regolazione della potenza di uscita in un ampio intervallo di valori. Transizione “morbida” fra i differenti livelli di potenza programmati;
  • Modulazione di ampiezza rettangolare applicata al segnale di uscita (modalità di funzionamento pulsato). Possibilità di impostare i tempi di ON e OFF della modulazione;
  • Modulazione di frequenza lineare applicata al segnale di uscita (modalità di funzionamento sweep). Possibilità di impostare la deviazione max di frequenza rispetto alla frequenza nominale di aggancio (risonanza) e la velocità di scansione (sweep rate);
  • Aggancio automatico sulla frequenza di risonanza del manipolo piezoelettrico al variare delle condizioni operative;



GENUSmed RAL112tecnologia ultrasuoni per uso medicale

Modulo generatore US adatto per manipoli piezoelettrici in applicazioni medicali di bassa potenza (chirurgia odontoiatrica). Sono disponibili due versioni: la prima è controllabile attraverso un canale di comunicazione seriale, la seconda gestibile autonomamente tramite linea START-STOP e potenziometri per l'impostazione del livello di potenza e della profondità di modulazione in ampiezza (funzionamento pulse). Uscita US flottante.

La conservazione degli alimenti o di prodotti chimico-biologici (sangue o plasma, medicinali…) è un processo fondamentale dell’industria moderna che si prefigge come scopo primario quello di preservare le caratteristiche dei prodotti, prevenendone le alterazioni accidentali.

La conservazione industriale con il freddo si può praticare mediante refrigerazione o congelazione:

  • con la refrigerazione la materia organica viene portata a temperature comprese fra 0°C e -5°C, si rallentano i processi di decomposizione ma non li si eliminano, quindi la refrigerazione può conservare i prodotti solo per periodi di tempo limitati;

  • con la congelazione la materia organica viene portata gradualmente a temperature comprese tra -5°C e -15°C: si arrestano i processi di decomposizione e si possono così conservare i prodotti per tempi molto lunghi.

Tutte le strutture ospedaliere, quelle medicali o i laboratori chimici in generale hanno l’obbligo di possedere delle apparecchiature specifiche che mantengano inalterate le sostanze che custodiscono: si pensi alla conservazione del sangue per le trasfusioni, o degli organi, che possono salvare delle vite, oppure alla conservazione di medicinali speciali.

Abbiamo a cuore tutto ciò, ed abbiamo applicato la nostra esperienza elettronica anche in questo campo, mettendo a disposizione del cliente una vasta gamma di controllori elettronici che trovano impiego in tutti i macchinari dove sia richiesto un controllo accurato di temperatura ed umidità, unitamente alla possibilità di gestire, attraverso interfaccia utente evolute, i diversi parametri che caratterizzano e specializzano la particolare applicazione.

Inoltre abbiamo pensato davvero a tutto… cosa accadrebbe se a causa di un guasto notturno, un black out o per un errore umano (ad esempio una porta non completamente chiusa) il sistema smettesse di funzionare come dovrebbe? Il prezioso contenuto sarebbe irrimediabilmente compromesso. E’ anche per questo che abbiamo previsto la possibilità di collegare il vostro dispositivo alla rete tramite “l’internet delle cose”: in questo modo potrete facilmente impostare i parametri, l’accensione e lo spegnimento, essere avvisati sugli allarmi, impostare delle password.. il tutto a distanza da un qualsiasi pc, tablet o smartphone.

E se a qualcosa non abbiamo pensato.. non vuol dire che non possiamo farlo! Infatti la progettazione e la produzione, totalmente Made in Italy ed interne all’azienda, offrono quel qualcosa in più che deriva dal poter personalizzare il prodotto secondo le specifiche necessità del cliente.



safemate

Regolatore analogico di velocità
4,5A AER100

safemate particolare
NO safemate 1.2 cyto

Regolatore analogico di velocità
4,5A AER100

Abbiamo sviluppato Aries, avanzato e semplice da utilizzare, per gestire tutti i ricevitori della serie RAL10.

Concepito per sfruttare al meglio la ”robustezza” e la flessibilità nella comunicazione seriale propria dei nostri strumenti, il software controlla tutti i parametri operativi dello specifico modello utilizzato. Come un registratore grafico, Aries visualizza l’andamento delle misure nel tempo e archivia le informazioni acquisite secondo varie modalità e formati.

Con Aries puoi facilmente impostare i parametri di un singolo ricevitore, oppure gestire sessioni di misura differenti e contemporanee con più dispositivi (anche dello stesso tipo) collegati ad un unico PC: il protocollo di comunicazione implementato nei nostri strumenti, abbinato all'interfaccia di Aries, consente una gestione molto affidabile della comunicazione, perfetta anche nelle applicazioni che prevedono misure continuative per tempi lunghi e in località remote non presidiate da operatori.

Concepito come sistema di acquisizione dati per stazioni radioastronomiche amatoriali, Aries comprende tutto ciò che serve per gestire e visualizzare le sessioni di misura, con ampie possibilità di impostazione delle scale grafiche e di programmazione dei parametri operativi. La registrazione automatica dei dati e la possibilità di impostare opportune soglie di allarme al verificarsi di eventi nel segnale misurato, rendono il sistema RAL10 + Aries molto versatile e pratico, utilizzabile con successo in molti settori.

Puoi utilizzare Aries senza limitazioni di licenza e/o numero di installazioni: sono gradite segnalazioni su possibili malfunzionamenti e consigli per migliorare l'applicazione. Il programma sarà sempre fornito gratuitamente con i nostri strumenti: garantiamo sempre il supporto dell’applicazione, insieme ai miglioramenti che semplificano e ottimizzano le prestazioni.

 Software radioastronomia Aries

Ecco come si presenta Aries quando è utilizzato con il ricevitore RAL10.



Qui puoi scaricare Aries...

Effettua il login per visualizzare i link per il download.





Aries richiede la presenza di Java installato sul sistema operativo: lo trovi qui...

Java per Microsoft Windows x64

Java per Microsoft Windows x86

Wiki per l'installazione e l'utilizzo di Java nei sistemi Linux



Leggi il manuale e lavora con Aries...

Manuale operativo Aries (versione 1.2)



Vecchie versioni

Manuale operativo Aries (versione 1.1)



Se hai bisogno di una mano, chiama o invia un messaggio...

  • RALTropo Project

Cari amici, anche quest’anno saremo presenti, insieme alla nostra partner Fasar Elettronica, al Fosforo, la Festa della Scienza in Piazza del Duca a Senigallia (AN) dal 6 all’8 maggio! Gli stand saranno aperti dalle 15:30 alle 19:30, passate a trovarci!

Esporremo alcuni nostri ricevitori a microonde, vi faremo vedere come funzionano, parleremo di questa affascinante disciplina che è la radioastronomia!

Inoltre vi mostreremo in diretta come funziona una vasca a ultrasuoni: lo sapevate che il lavaggio a ultrasuoni è imbattibile quando si tratta di oggetti difficili da pulire manualmente? Questo grazie all’acqua, che trasporta queste frequenze anche nei punti più irraggiungibili.

Venite e vedrete!

Qui potrete trovare maggiori informazioni su questa interessante manifestazione: http://www.fosforoscienza.it/blog/

 Fosforo 2016
